ISO genereal purpose metric screw thread tolerance

Metrisk gevind (ISO 965)

Kvalitetsgrader.
Der er 3 kvalitetsgrader:
Grov - anvendes til vanskelige gevind f.eks. dybe huller.
Middel - anvendes til almindelig gevind.
Fin - anvendes til præcisionsgevind.


Gevindindgrebslængden benævnes:
L - lang (long).
N - normal (normal).
S - kort (short).

Tolerancegrader:

I ISO gevindtolerance systemet er der 11 tolerancegrader fra 01 til 9 for bolte og fra 02 til 8 for møtrikker.

Beliggenhed:
Med bogstaverne G og H angives beliggenheden for møtrikker.
Med bogstaverne a, b, c, d, e, f, g og h angives beliggenheden for bolte. Skal gevindet overfladebehandles anvendes beliggenhederne G, a til g. Efter overfladebehandlingen må den nominelle ikke være overskredet.

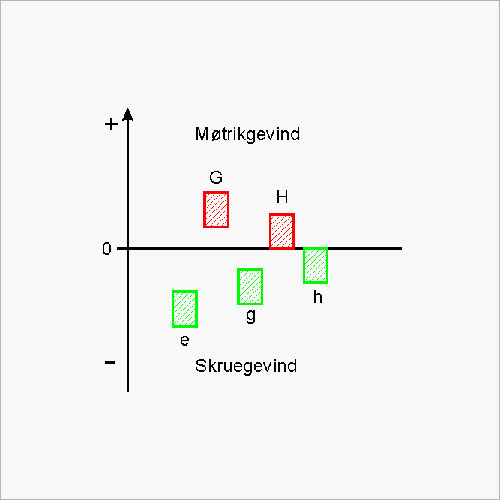

Tolerancens beliggenhed i forhold til den nominelle profil.



Der er ingen grund til at bruge finere tolerancer til et gevind end nødvendig for at gevindfunktionen kan sikres, og at kræfterne kan overføres fra den ene gevinddel til den anden.
Ved lange gevind er kravet lettere opfyldt end ved korte gevind. Lange gevind kan derfor fremstilles med stører tolerancer end korte.

De indrammede tolerancer bør foretrækkes.

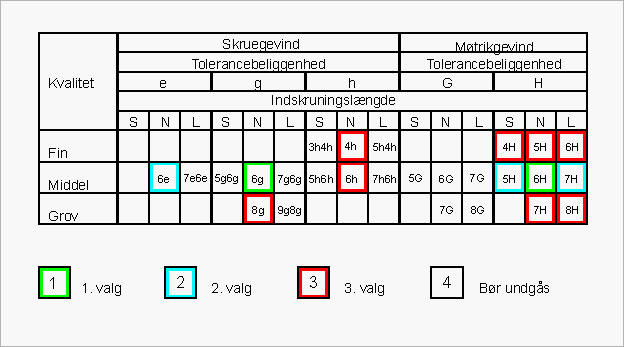

Tabel over ISO gevindtolerancer.




ISO tommegevind.
Tolerancer.

Der findes tre toleranceklasser for skruer 1A til 3A og tre klasser for møtrikker 1B til 3B.

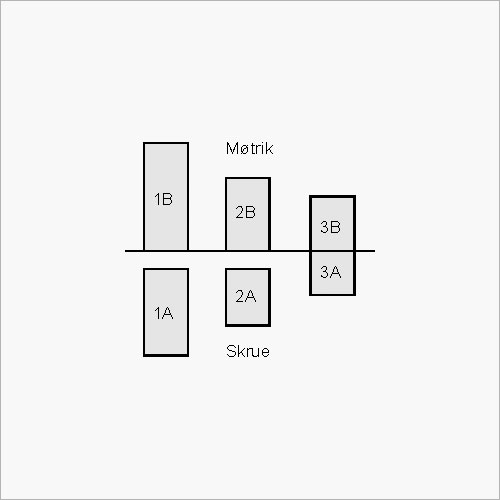

Figuren viser det indbyrdes størrelsesforhold og beliggenhed i forhold til det nominelle mål.

Den almindeligste kombination er en 2A skrue og en 2B møtrik.
En 2A skrue kan også bruges med en 1B og en 3B møtrik.

Tolerancen på delediameteren skrives direkte.
Eks.:
5/16-18-UNC-3A PD 0.2764-0.2792
PD (pitch diameter) angiver minimum og maksimum delediameter i tommer.
