ISO gevind

Gennem ISO (den internationale standard organisation) forsøger man at begrænse antallet af gevindtyper fra over 100 til nogle få hvor man har fastlage en ISO gevindprofil.

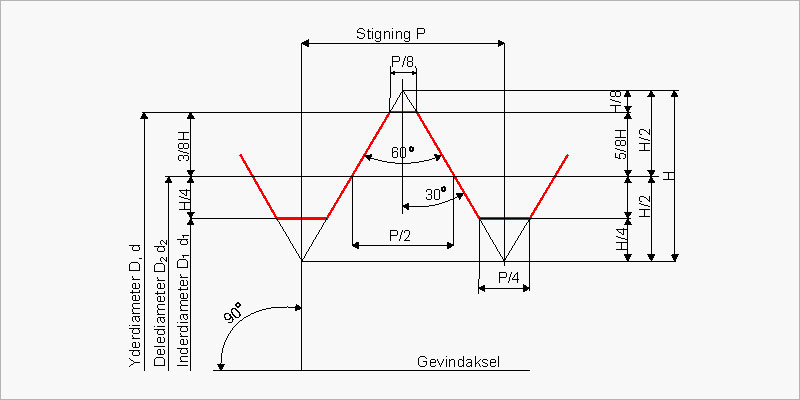

Teoretisk ISO-gevindprofil.


ISO-gevindprofilen er fælles for skrue og møtrik inden for:

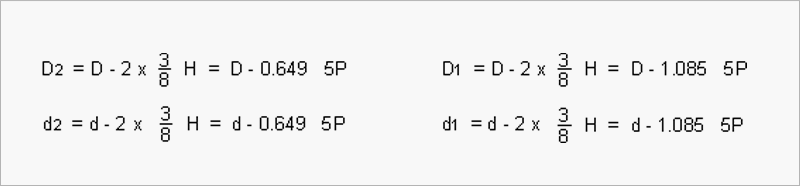

D2, d2, D1 og d1 kan beregnes ved hjælp af nedenstående formler.










ISO - metrisk gevind
ISO - tomme gevind
ISO - rørgevind


ISO-metrisk gevind, betegnes med bogstavet M.

Eksempler på ISO metrisk gevindbetegnelser:



ISO metrisk groft gevind, møtrik M 10 - 6 H
ISO metrisk gevind M
Gevind dimension   10
Tolerancegrad for delediameter       6
Tolerancens beliggenhed for delediameter         H





ISO metrisk fingevind, skrue M 10 x 0.75 - 6 h
Gevindsymbol M
Gevind dimension   10
Stigning       0.75
Tolerancegrad for delediameter           6
Tolerancens beliggenhed for delediameter             h





ISO metrisk gevind M 10 - 6H / 5g 6g
Gevindsymbol M
Gevind dimension   10
Tolerance for møtrikkens delediameter       6H
Tolerance for boltens delediameter           5g
Tolerance for boltens yderdiameter             6g



Er et gevind uden toleranceangivelse bruges normalt 6g for bolt og 6H for møtrik.

ISO tomme (inch) gevind.

UNC   - groft gevind
UNF    - fingevind
UNEF - ekstra fint gevind
UN      - har standardiserede stigninger ud over de ovennævnte, er finere end UNC
UNS   - gevindet har standard profil, størrelse og tolerance beregnet ved brug af tabel.


Eksempler på ISO tomme gevindbetegnelser:



ISO tommegevind groft 5/16 18 UNC 3A PD 0.2764-0.2792
Gevind dimension i tommer 5/16
Antal gevind pr. tomme   18
Gevindsymbol     UNC
Toleranceklasse       3A
PD=delediameter med tolerance         PD 0.2764 - 0.2792



Gevindet er højreskåret, hvis ikke andet er angivet.
Ved venstreskåret gevind tilføjes LH (left hand) efter gevindbetegnelsen.

Ved gevind under 1/4 tomme bruges numre til at angive størrelsen.



ISO tommegevind fin 4 48 UNF
Gevind dimension: 0.112 tommer = 2.845mm 4
Gevind pr. tomme   48
Gevindsymbol     UNF
